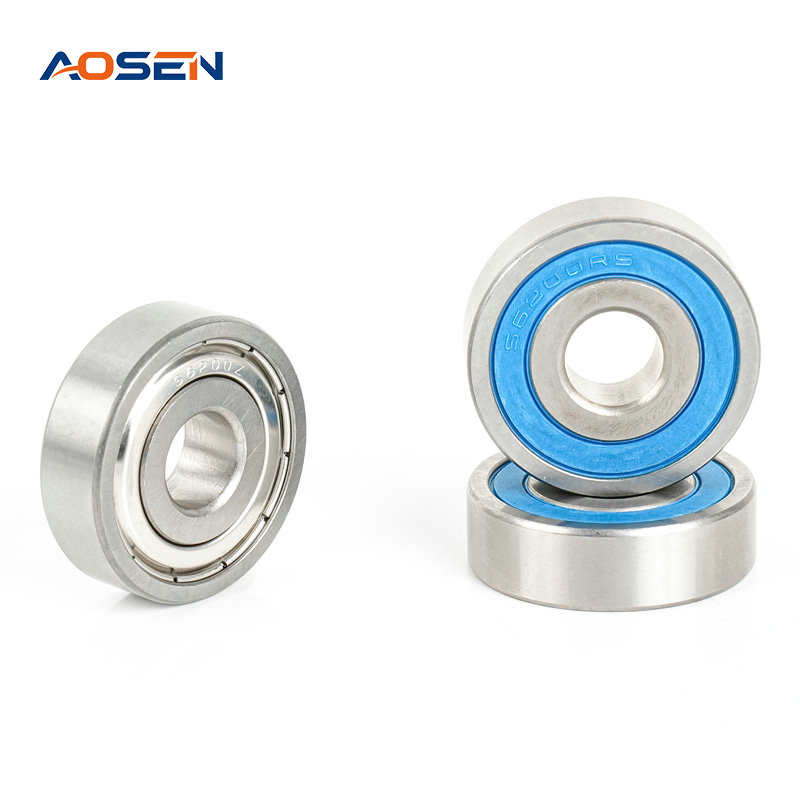

Rillenkugellager der Serie 6200

Kernmaterial: Hochwertiger GCr15-Lagerstahl

Diese Produktserie wird vollständig aus hochwertigem GCr15-Lagerstahl mit hohem Kohlenstoffgehalt und Chrom hergestellt. GCr15 ist für seine hervorragenden umfassenden mechanischen Eigenschaften bekannt. Nach einem präzisen Wärmebehandlungsprozess verleiht es den Lagern eine extrem hohe Haltbarkeit:

Hohe Härte und hohe Verschleißfestigkeit: Wirkt effektiv dem Metallverschleiß im Langzeitbetrieb entgegen und verlängert so die Lebensdauer des Lagers erheblich.

Ausgezeichnete Ermüdungsfestigkeit: Es neigt nicht zu Ermüdungsabplatzungen bei kontinuierlicher Kontaktbeanspruchung mit hoher Frequenz und hohem Druck und gewährleistet so Zuverlässigkeit unter Bedingungen hoher Belastung.

Ausgezeichnete Dimensionsstabilität: Passt sich an wechselnde Temperaturen und Betriebsumgebungen an und sorgt für einen hochpräzisen mechanischen Betrieb über lange Zeiträume.

Wie kann man Modelle von Rillenkugellagern aus Edelstahl mit einem Messschieber genau identifizieren?
14 Apr, 2026
Bei der routinemäßigen Wartung und mechanischen Reparatur von Industrieanlagen ist die genaue Identifizierung und der Austausch von Lagern ein entscheidender Schritt zur Gewährleistung eines stabilen Betriebs. Aufgrun...
READ MORE
Ningbo Aosen Bearing Co., Ltd. wird auf der Shanghai International Industrial Automation and Robot Exhibition 2026 ausstellen
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. freut sich, seine Teilnahme an der Shanghai International Industrial Automation and Robot Exhibition 2026 (der 24. Shanghai International Industrial Automation and Robot Exhibition) beka...
READ MORE
Ningbo Aosen Bearing Co., Ltd. schließt seine Teilnahme an der Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 erfolgreich ab
10 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. erzielte auf der Guangzhou International Bearing and Specialised Manufacturing Equipment Exhibition 2026 (im Folgenden „die Ausstellung“) einen durchschlagenden Erfolg und lieferte fruch...
READ MORE
Kugellager vs. Rillenkugellager: Hauptunterschiede
08 Apr, 2026
A Rillenkugellager ist ein spezieller und sehr beliebter Kugellagertyp – keine eigene Kategorie. „Kugellager“ ist der weit gefasste Familienname, während Rillenkugellager (DGBB) mit etwa ein...
READ MORE

Lager Nr	Größe des Außendurchmessers					Tragzahlen KN		Messe (KG)
	Langweilig d mm	O.D D mm	Breite B		Fase r _grins mm	Dynamisches Cr N	Statisches Cr N
	Langweilig d mm	O.D D mm	Offener Typ mm	Geschlossener Typ mm	Fase r _grins mm	Dynamisches Cr N	Statisches Cr N
623	3	10	4	4	0.15	640	220	0.0016
624	4	13	5	5	0.2	1150	400	0.0032
625	5	16	5	5	0.3	1880	680	0.0051
626	6	19	6	6	0.3	2800	1060	0.0086
627	7	22	7	7	0.3	3290	1360	0.0131
628	8	24	8	8	0.3	3330	1410	0.0170
629	9	26	8	8	0.3	4160	1780	0.0191
6200	10	30	9	9	0.6	5110	2380	0.0320
6201	12	32	10	10	0.6	6180	3060	0.0370
6202	15	35	11	11	0.6	7450	3700	0.0450
6203	17	40	12	12	0.6	9560	4780	0.0650
6203/42	17	42	12	12	0.6	9560	4780	0.0650
6204	20	47	14	14	1	12840	6650	0.1060
6205	25	52	15	15	1	14020	7930	0.1280
6206	30	62	16	16	1	19460	11310	0.1990
6207	35	72	17	17	1.1	25670	15300	0.0880
6208	40	80	18	18	1.1	29520	18140	0.3660
6209	45	85	19	19	2.0	31500	20500	0.4160
6210	50	90	20	20	2.0	35000	23200	0.5000

Langweilig Diancter	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Langweilig Diancter	Durchmesserreihe(0)				Durchmesserreihe(2)					Durchmesserreihe(3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Standard	Toleranzklasse
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	KLASSE6	KLASSE5	KLASSE4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Stahl Nr	Chemische Zusammensetzung %
Stahl Nr	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15–0,35	0,20-0,40	≤0,027	≤0,02	1,30-1,65
