Wie kann man Modelle von Rillenkugellagern aus Edelstahl mit einem Messschieber genau identifizieren?

Bei der routinemäßigen Wartung und mechanischen Reparatur von Industrieanlagen ist die genaue Identifizierung und der Austausch von Lagern ein entscheidender Schritt zur Gewährleistung eines stabilen Betriebs. Aufgrund längerer Abnutzung oder Verschmutzung durch Öl und Fett sind die lasergeätzten Markierungen auf den Oberflächen vielerorts vorhanden Rillenkugellager aus Edelstahl kann unleserlich werden. Folglich, Bestimmung des genauen Lagermodells durch physikalische Messung ist zu einer wesentlichen Fähigkeit für Ingenieure geworden.

Dieser Artikel bietet eine detaillierte Anleitung, wie Sie das Modell eines Edelstahl-Rillenkugellagers mithilfe eines Messschiebers durch Messen schnell und genau identifizieren können Innendurchmesser, Außendurchmesser und Breite .

Messwerkzeuge und Grundparameter

Um ein Lagermodell genau zu identifizieren, müssen wir zunächst ein hochpräzises Modell erstellen Messschieber . Während des Messvorgangs müssen wir die folgenden drei Schlüsseldatenpunkte erhalten:

1. Innendurchmesser (d): Bestimmt die Größe der Welle, mit der das Lager zusammenpasst, und ist außerdem der kritischste Parameter für die Ableitung des Suffixes der Lagermodellnummer.

2. Außendurchmesser (D): Bestimmt die Größe der Lagermontagebohrung.

3. Breite/Dicke (B): Die axiale Abmessung des Lagers.

In den Namenskonventionen für Rillenkugellager aus Edelstahl (z. B. S6004-ZZ) bezeichnet das Präfix „S“ das Edelstahlmaterial, während das Suffix „ZZ“ auf doppelseitige Metallabschirmungen hinweist. Die dazwischen liegenden Zahlen (z. B. 6004) geben jedoch Aufschluss über die Abmessungen des Lagers.

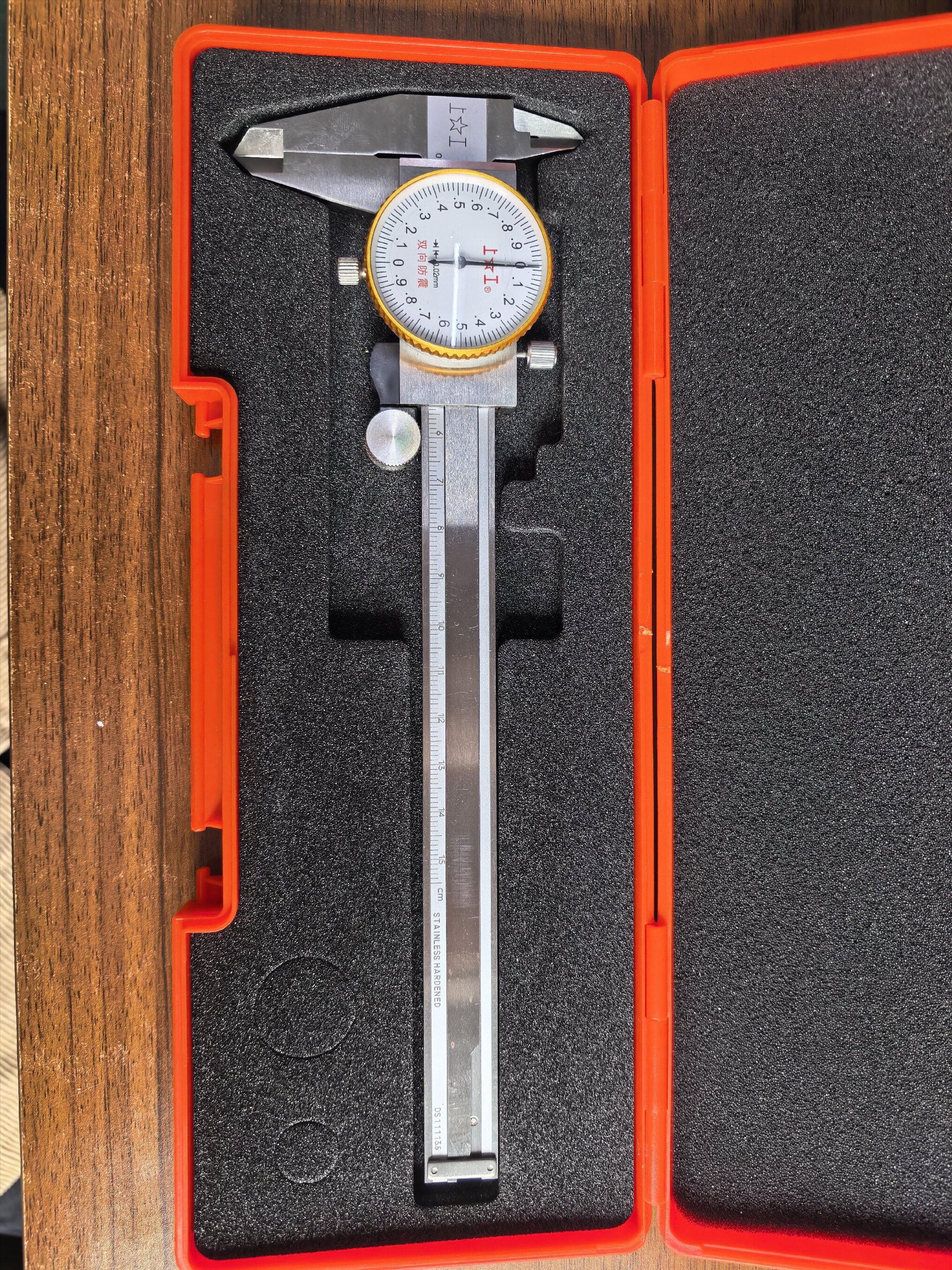

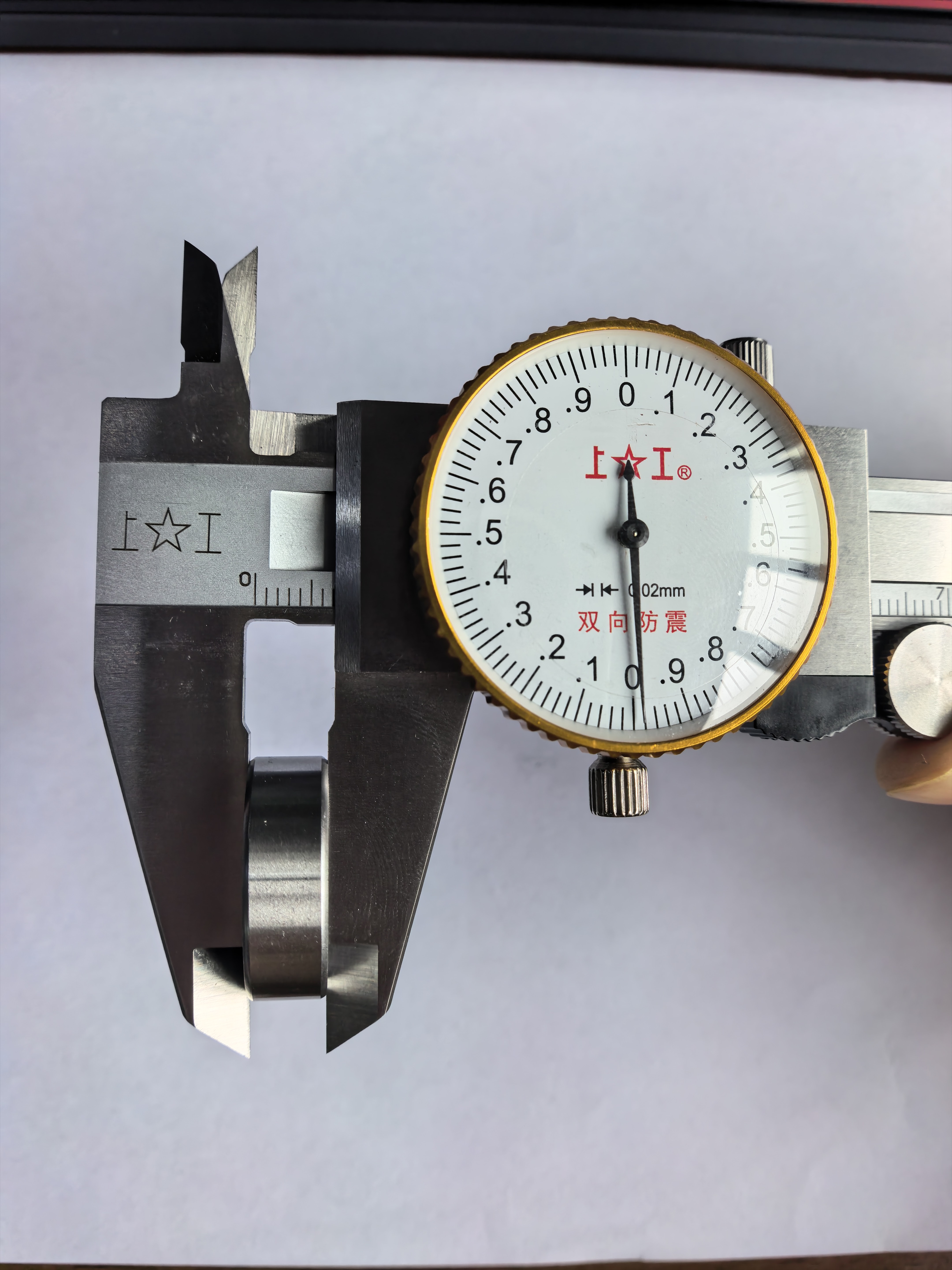

Messschieber

Messung des Innendurchmessers

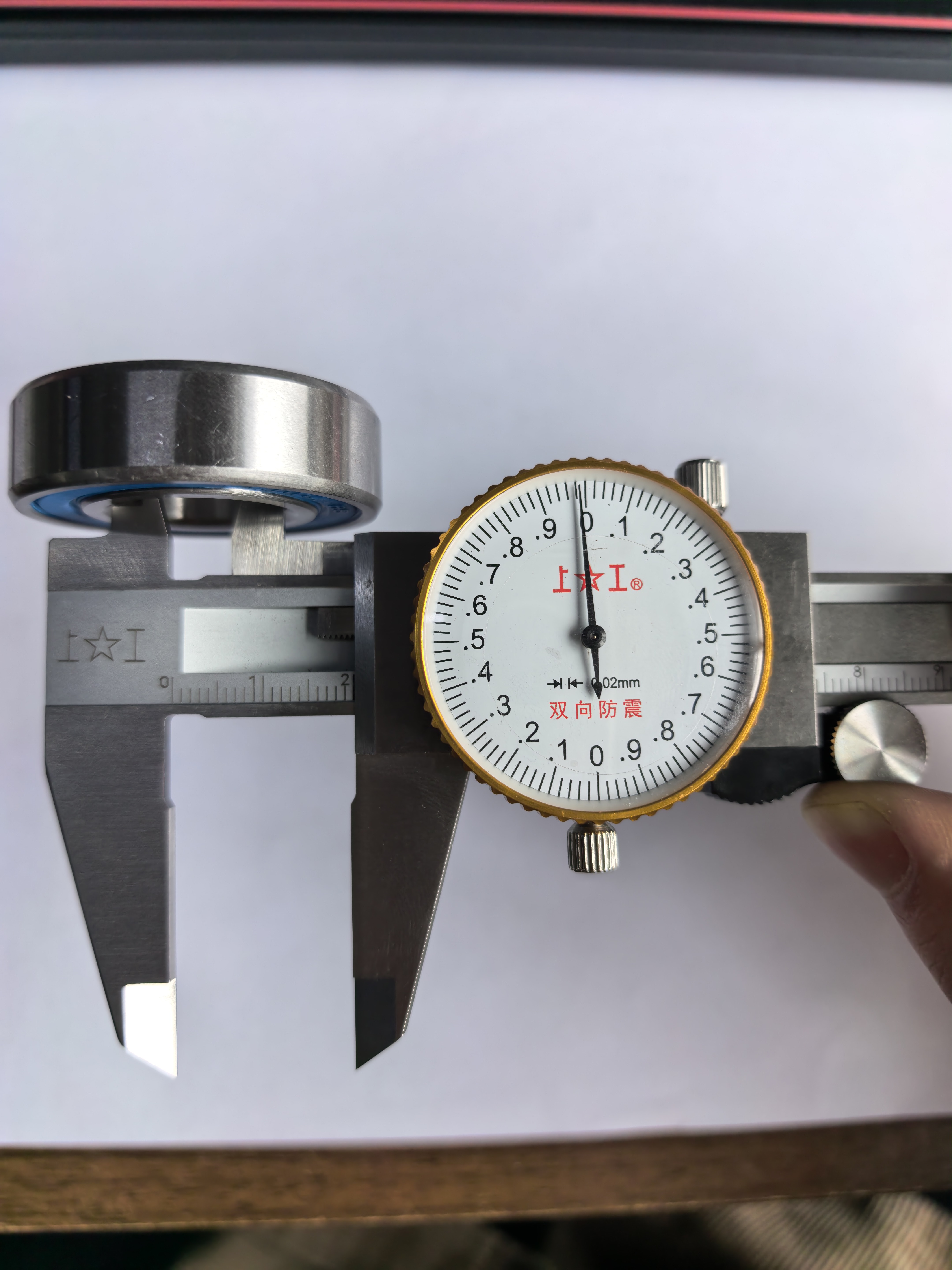

Messung des Außendurchmessers

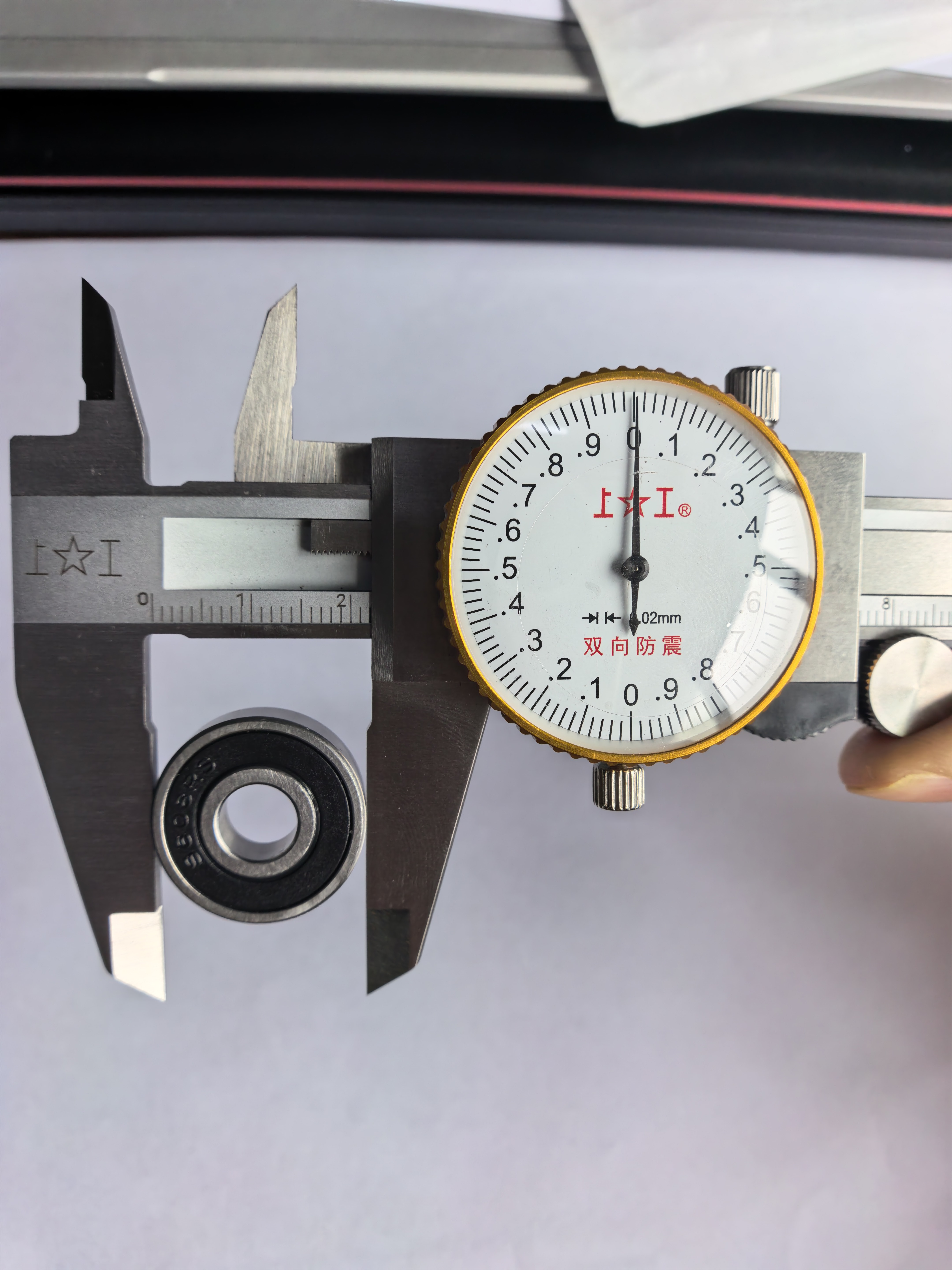

Breiten-/Dickenmessung

Methoden zur Identifizierung von 4-stelligen Modelllagern

Bei Rillenkugellagern, die mit einem vierstelligen Code gekennzeichnet sind (z. B. die Serien S60xx, S62xx und S63xx), besteht eine strikte Übereinstimmung zwischen dem Innendurchmesser und den letzten Ziffern der Modellnummer. Wir kategorisieren diese Beziehung in zwei Szenarien: die „Standardformel“ und „Spezielle Suffixe“.

Standardgehäuse: Gilt für Modelle mit einem Suffix ≥ 04 (Innendurchmesser ≥ 20 mm)

Wenn der Innendurchmesser des Lagers, gemessen mit einem Messschieber, beträgt größer oder gleich 20 mm , können Sie die klassische Formel „Teilen durch 5“ verwenden:

Kernformel: Gemessener Innendurchmesser des Lagers ÷ 5 = Letzte beiden Ziffern der Modellnummer

Fallanalyse: S6004-ZZ — Wenn Sie den Innendurchmesser eines Edelstahllagers mit einem Messschieber messen und feststellen, dass er so ist 20mm , können Sie die folgende Formel anwenden: 20 ÷ 5 = 4 (ergibt das Suffix „04“). Vorläufige Bewertung: Das Suffix für dieses Lagermodell lautet 04. Anschließend können Sie durch weitere Messungen des Außendurchmessers (42 mm) und der Breite (12 mm) des Lagers und deren Vergleich mit einer Standard-Lagergrößentabelle eindeutig die vollständige Modellnummer des Lagers ermitteln S6004-ZZ .

Sonderfall: Gilt für Modelle mit den Hecknummern 00, 01, 02 und 03

Bitte beachten Sie, dass die Regel, den Innendurchmesser durch 5 zu teilen, nicht für Lager mit Suffixcodes zwischen 00 und 03 gilt. Diese vier spezifischen Lagertypen stellen innerhalb der internationalen Normen Ausnahmen dar; Ihre Innendurchmesserabmessungen sind feste Werte, die sich Ingenieure merken müssen. Die spezifischen entsprechenden Werte sind wie folgt:

Suffix 00: Innendurchmesser fixiert auf 10 mm (z. B. S6000)

Zusatz 01: Innendurchmesser fixiert auf 12 mm (z. B. S6001)

Zusatz 02: Innendurchmesser fixiert auf 15 mm (z. B. S6002)

Zusatz 03: Innendurchmesser fixiert auf 17 mm (z. B. S6003)

Wenn der mit einem Messschieber gemessene Innendurchmesser einem der vier oben aufgeführten Werte entspricht, ordnen Sie ihn bitte direkt dem entsprechenden Suffix zu; Verwenden Sie nicht die Methode der Division durch 5.

Methoden zur Identifizierung von 3-stelligen Modelllagern (Miniatur-/Kleinlager)

Bei Miniatur- oder kleinen Rillenkugellagern aus Edelstahl bestehen die Modellnummern typischerweise aus drei Ziffern (z. B. S608, S626 usw.). Die Identifizierung dieses Lagertyps ist am einfachsten; * *Ebenso kann die Formel „Teilen durch 5“ nicht angewendet werden. **

Grundregel: Gemessener Innendurchmesser des Lagers = Die letzte Ziffer der Modellnummer

Fallanalyse: ** S608-ZZ ** – Wenn Sie mit einem Messschieber den Innendurchmesser eines kleinen Lagers messen und feststellen, dass ** 8mm **, dann entspricht – basierend auf den Konventionen für 3-stellige Lagerbezeichnungen – der Innendurchmesser direkt dem Suffix der Modellnummer. Vorläufige Bewertung: Das Suffix dieses Lagers ist ** 8 **. Durch Kombination mit dem gemessenen Außendurchmesser (22 mm) und der Breite (7 mm) kann das Modell als das übliche Miniaturlager bestätigt werden ** S608-ZZ **.

Zusammenfassung und Auswahlempfehlungen

Zusammenfassend lassen sich die Schritte zur Identifizierung des Modells eines Edelstahl-Rillenkugellagers mithilfe eines Messschiebers wie folgt zusammenfassen:

Messen Sie den Innendurchmesser und bestimmen Sie das Suffix:

Wenn der gemessene Innendurchmesser eine einstellige Zahl ist (z. B. 8 mm), entspricht er den letzten Ziffern einer dreistelligen Modellnummer (z. B. 608).

Wenn der gemessene Innendurchmesser 10, 12, 15 oder 17 mm beträgt, entspricht er den speziellen 4-stelligen Suffixen 00, 01, 02 bzw. 03.

Wenn der gemessene Innendurchmesser ≥ 20 mm beträgt, verwenden Sie die Formel ** Innendurchmesser ÷ 5 = Suffix ** (z. B. 20 ÷ 5 = 04).

Messen Sie den Außendurchmesser und die Breite, um die Serie zu bestimmen:

Lager mit gleichem Innendurchmesser können aufgrund der unterschiedlichen Tragfähigkeit (z. B. S6004, S6204, S6304 usw.) zu unterschiedlichen Baureihen mit unterschiedlichen Außendurchmessern und Breiten gehören. Daher muss das konkrete Modell durch Querverweise sowohl des Außendurchmessers als auch der Breite eindeutig identifiziert werden.

Durch die Beherrschung der oben genannten Mess- und Berechnungstechniken können Sie leicht die wahre Identität eines Lagers identifizieren – selbst eines „einfachen“ Lagers ohne Verpackung oder Kennzeichnung – und so die unangenehmen Situationen bei der Gerätewartung vermeiden, die durch den Kauf des falschen Modells oder die Unfähigkeit, die Teile richtig zusammenzubauen, entstehen.
